സിംഗിൾ-ഫേസ് കാബിനറ്റ്-തരം സജീവ ഹാർമോണിക് ഫിൽട്ടർ

Geya is a professional Single-phase Cabinet-type Active Harmonic Filter manufacturer in china. Features digital control, a cabinet enclosure, and reduces harmonics up to the 50th order. Ideal for commercial buildings, industrial, medical facilities and residential applications.digital control, a cabinet enclosure, and reduces harmonics up to the 50th order. Ideal for commercial buildings, industrial, medical facilities and residential applications.

അന്വേഷണം അയയ്ക്കുക

ഉൽപ്പന്ന വിവരണം

സിംഗിൾ-ഫേസ് കാബിനറ്റ് തരത്തിലുള്ള സജീവ ഹാർമോണിക് ഫിൽട്ടർ (എപിഎഫ്) സിംഗിൾ-ഫേസ് പവർ സിസ്റ്റങ്ങളിൽ ഹാർമോണിക് ലഘൂകരണത്തിന് ശക്തമായ പരിഹാരം വാഗ്ദാനം ചെയ്യുന്നു. ഒരു ഡിഎസ്പി + സിപിഎൽ ഡിജിറ്റൽ കൺട്രോൾ കോർ, അഡ്വാൻസ്ഡ് ഫിൽട്ടറിംഗ് അൽഗോരിതം എന്നിവ ഉപയോഗപ്പെടുത്തുന്നു, ഈ കാബിനറ്റ്-തരം ആപ്ഫ് 50-ാം ക്രമസമാക മുതൽ അമ്പതാം ക്രമങ്ങൾ വരെ ഫലപ്രദമായി കുറയ്ക്കുന്നു. സമാന്തരമായി കണക്ഷനിലൂടെ സ flex കര്യീയമല്ലാത്ത ശേഷി വിപുലീകരിക്കാൻ അതിന്റെ മോഡുലാർ ഡിസൈൻ അനുവദിക്കുന്നു. ആവശ്യമുള്ള പരിതസ്ഥിതിയിൽ ആവശ്യമായ പ്രവർത്തനത്തിന് പ്രതിജ്ഞാബദ്ധമായ പ്രവർത്തനത്തിന് ആപ്ഫ് അവതരിപ്പിക്കുന്നു. ലഭ്യമായ മോഡലുകളുടെയും കഴിവുകളുടെയും ശ്രേണി ഉപയോഗിച്ച്, സിംഗിൾ-ഫേസ് കാബിനറ്റ് തരത്തിലുള്ള സജീവ ഹാർമോണിക് ഫിൽറ്റർ വിവിധ ആപ്ലിക്കേഷനുകൾക്കായി ഫലപ്രദമായ വൈദ്യുതി നിലവാരം മെച്ചപ്പെടുത്തുന്നു.

മോഡൽ വിവരണം:

ഗാനം	APF	0.4	50 എ	/	4l	C
എന്റർപ്രൈസ് കോഡ്	സജീവ ഹാർമോണിക് ഫിൽട്ടർ	വോൾട്ടേജ് ലെവൽ 0.22: 220 വി	റേറ്റുചെയ്ത ശേഷി (kvar) 25 എ		2L: സിംഗിൾ-ഘട്ടം	C:Cabinet

ഫീച്ചറുകൾ:

Id ഡിഎസ്പി + സിപിഎൽ ഡി ഉപയോഗിക്കുക
Mod മൾട്ടിപ്പിൾ മൊഡ്യൂളുകളുടെ സമാന്തരമായി സുഗമമാക്കുന്നതിന് മോഡുലാർ ഡിസൈൻ സ്വീകരിക്കുക, ചെറിയ ഇടം എടുത്ത് പരിപാലിക്കാൻ എളുപ്പമാണ്.
Free സ്വതന്ത്ര വായു നാളങ്ങളുടെയും സ്വതന്ത്ര വെയർഹ ouses സുകളുടെയും ഘടനാപരമായ രൂപകൽപ്പന ഉപകരണങ്ങളുടെ സ്ഥിരതയുള്ള പ്രവർത്തനം ഉറപ്പാക്കുന്നു.
● ഇതിന് വൈവിധ്യമാർന്ന ഹാർമോണിക്സ്, 2 മുതൽ 50 വരെ ഹാർമോണിക്സ്, ഒരേ സമയം മൂന്ന്-ഘട്ടം അസന്തുലിതാവസ്ഥ പരിഹരിക്കാൻ ഇതിന് കഴിയും.
● ഹാർമോണിക് ഫിൽട്ടറിംഗ് നിരക്ക് ഉയർന്നതാണ്. ശേഷി അനുവദിക്കുകയാണെങ്കിൽ, ഹാർമോണിക് നിലവിലെ ഫിൽട്ടറിംഗ് നിരക്ക് 95% വരെ ഉയർന്നതായിരിക്കും. ഉപകരണങ്ങളുടെ ദീർഘകാല സ്ഥിരതയുള്ള പ്രവർത്തനം ഉറപ്പാക്കുന്നതിന് 100% നിലവിലെ പരിമിതപ്പെടുത്തൽ output ട്ട്പുട്ട് സജ്ജമാക്കുക.

അപ്ലിക്കേഷനുകൾ:

സിംഗിൾ-ഫേസ് കാബിനറ്റ് തരത്തിലുള്ള സജീവ ഹാർമോണിക് ഫിൽട്ടറുകൾ വിവിധ മേഖലകളിലുടനീളം യോജിപ്പിക്കാത്ത വികസനം പരിഹരിക്കുന്നു:

● വാണിജ്യ കെട്ടിടങ്ങൾ:ലൈറ്റിംഗ്, എച്ച്വിഎസി സിസ്റ്റങ്ങൾ, ഓഫീസ് ഉപകരണങ്ങൾ പോലുള്ള സിംഗിൾ-ഫാസ് ലോഡുകളിൽ നിന്ന് ഹാർമോണിക്സ് ലഘൂകരിക്കുന്നു.
● Industrial Facilities:ഒറ്റ-ഘട്ട ഉപകരണങ്ങൾക്കും വ്യാവസായിക ക്രമീകരണങ്ങളിലെ പ്രക്രിയകൾക്കുമുള്ള പവർ ക്വാളിറ്റി മെച്ചപ്പെടുത്തുന്നു.
● മെഡിക്കൽ സൗകര്യങ്ങൾ:സിംഗിൾ-ഫേസ് പവർ സിസ്റ്റങ്ങളിൽ ഹാർവോണിക് വംശത്ത് നിന്ന് തന്ത്രപ്രധാനമായ മെഡിക്കൽ ഉപകരണങ്ങൾ സംരക്ഷിക്കുന്നു.
● റെസിഡൻഷ്യൽ ആപ്ലിക്കേഷനുകൾ (ഉയർന്ന പവർ):ഗണ്യമായ സിംഗിൾ-ഘട്ടം നോൺ-ലീനിയർ ലോഡുകൾ ഉള്ള വീടുകളിൽ ഹാർമോണിക് പ്രശ്നങ്ങൾ പരിഹരിക്കുക.

സിംഗിൾ-ഫേസ് കാബിനറ്റ്-തരം സജീവ ഹാർമോണിക് ഫിൽട്ടറുകൾ ടാർഗെറ്റുചെയ്ത ഹാർമോണിക് ഫിൽട്ടറുകൾ, ഒറ്റ-ഘട്ടം അപ്ലിക്കേഷനുകൾക്കുള്ള ഒപ്റ്റിമൽ പവർ ഗുണനിലവാരം ഉറപ്പാക്കുന്നു.

Single-phase Cabinet-type Active Harmonic Filter

സാങ്കേതിക പാരാമീറ്ററുകൾ:

	220 വി സീരീസ്	380v സീരീസ്	500 വി സീരീസ്		690 വി സീരീസ്
ഉയരം	<2000 മീറ്റർ, 2000 ന് മുകളിൽ, ഡിബി / ടി 3859.2 അനുസരിച്ച് തീയതി
ആംബിയന്റ് താപനില	-20 ~ + 50
ആപേക്ഷിക ആർദ്രത	≤90%, പ്രതിമാസ കുറഞ്ഞ താപനില 25 for ആയിരിക്കുമ്പോൾ ഉപരിതലത്തിൽ ആകർഷകമല്ല
മലിനീകരണ നില	ലെവൽ III ചുവടെ
ഓപ്പറേറ്റിംഗ് വോൾട്ടേജ്	AC220V ± 20%	AC380V ± 20%	Ac500v ± 20%		AC690V ± 20%
പ്രവർത്തന ആവൃത്തി	50hZ ± 5%
നഷ്ടപരിഹാരം കറന്റ്	25 എ	25/50/75/100 / 150 എ	100 എ		100 എ
ഗ്രിഡ് ഘടന	L / n	3P3W / 3P4W	3P3W / 3P4W		3P3W / 3P4W
യൂണിറ്റുകളുടെ എണ്ണം സമാന്തരമായി ബന്ധിപ്പിച്ചിരിക്കുന്നു	Ulimed
മൊത്തത്തിലുള്ള മെഷീൻ കാര്യക്ഷമത	≥97%
ഗ്രിഡ് ഘടന	32 കിലോമീറ്റർ	16 കിലോമീറ്റർ	12.8 കിലോമീറ്റർ		12.8 കിലോമീറ്റർ
നഷ്ടപരിഹാര പരിധി	2 ~ 50Times, ഒറ്റ നഷ്ടീകരണ നിരക്ക് ക്രമീകരിക്കാവുന്നതാണ്
പ്രവർത്തന തിരഞ്ഞെടുപ്പ്	റിയാക്ടീവ് പവർ	റിയാക്ടീവ് പവർ, റിയാക്ടീവ് പവർ + അസമൈട്രിറി
റിയാക്ടീവ് പവർ നഷ്ടപരിഹാര നിരക്ക്	≥95%	> 92%
ന്യൂട്രൽ ഫിൽട്ടറിംഗ് കഴിവ്		ന്യൂട്രൽ ലൈൻ ഫിൽട്ടറിംഗ് ശേഷി ഘട്ടം ഫിൽട്ടറിംഗ് ശേഷി 3 ഇരട്ടിയാണ്
പൂർണ്ണ പ്രതികരണ സമയം	<10ms	<40ms		<40ms	<40ms
ശബ്ദം	≤60db	≤60db		≤65db	≤65db
നിയന്ത്രണ രീതി	2-വേ 4.85 ഇന്റർഫേസ് (ജിപിആർഎസ് / വൈഫൈ പിന്തുണയ്ക്കുന്നു)
സംരക്ഷണം	ഓവർലോഡ്, സോഫ്റ്റ്വെയർ / ഹാർഡ്വെയർ ഓവർകറന്റ്, ഗ്രിഡ് ഓവർവോൾട്ടേജ്, അണ്ടർടോൾട്ടേജ്, വൈദ്യുതി പരാജയം, വ്യായാമം, ആവൃത്തി അസാധാരണക്കൽ പരിരക്ഷണം മുതലായവ. തുടങ്ങിയവ. തുടങ്ങിയവ.	ഓവർലോഡ്, സോഫ്റ്റ്വെയർ / ഹാർഡ്വെയർ ഓവർകറന്റ്, ഗ്രിഡ് വോൾട്ടേജ്, അണ്ടർടോൾട്ടേജ്, ഗ്രിഡ് വോൾട്ടേജ് അസന്തുലിതാവസ്ഥ, വൈദ്യുതി പരാജയം, വ്യാലം, ഫ്രീക്വൻസി അസാധാരണത്വം, ഷോർട്ട് സർക്യൂട്ട് പരിരക്ഷണം മുതലായവ.
ഇൻസ്റ്റാളേഷൻ രീതി	റാക്ക് / വാൾ-മ mounted ണ്ട് ചെയ്തു		തോട്ടെ
ഇൻകമിംഗ് ലൈൻ	തിരികെ ഇൻകമിംഗ് (റാക്ക് തരം), മുകളിലെ ഇൻകമിംഗ് (വാൾ-മ mounted ണ്ട്)		തിരികെ ഇൻകമിംഗ് ലൈൻ
പരിരക്ഷണ നില	IP20

മോഡലും സവിശേഷതയും:

Single-phase Cabinet-type Active Harmonic Filter

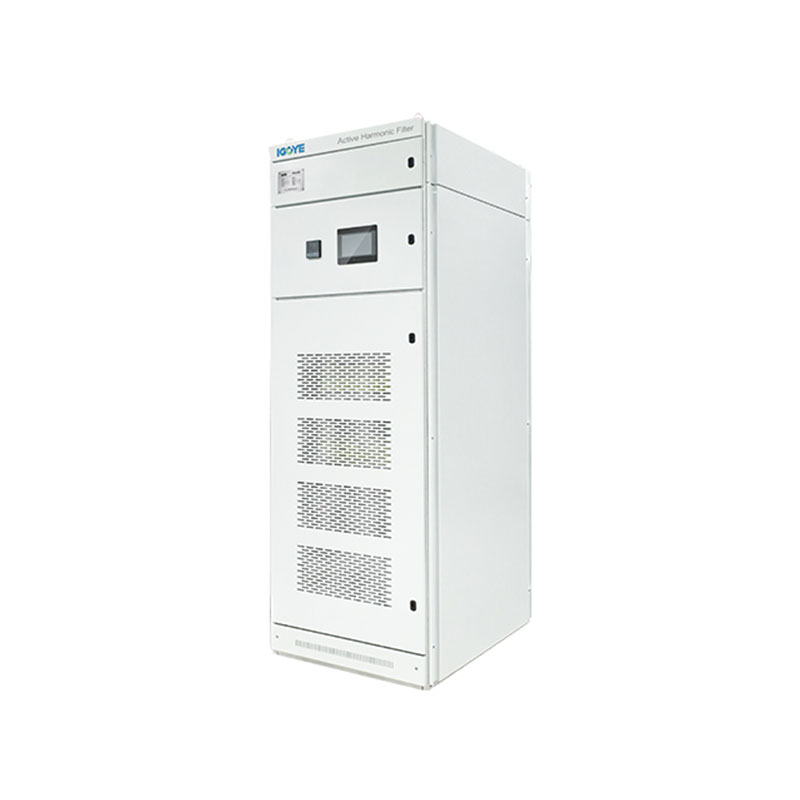

കാബിനറ്റ് ഉപകരണ മോഡൽ
മോഡൽ നമ്പർ	നഷ്ടപരിഹാര ശേഷി (kvar)	സിസ്റ്റം വോൾട്ടേജ് (v)	അളവുകൾ (d * w * h)	കൂളിംഗ് രീതി
GY APF-0.4-100A / 4L-C	100	380 ± 20%	800 * 1000 * 2200 മിമി	നിർബന്ധിത വായു തണുപ്പിക്കൽ
GY APF-0.5-150A / 4L-C	150	380 ± 20%	800 * 1000 * 2200 മിമി
GY APF-0.4-200A / 4L-C	200	380 ± 20%	800 * 1000 * 2200 മിമി
GY APF-0.4-250A / 4L-C	250	380 ± 20%	800 * 1000 * 2200 മിമി
Gy apf-0.4-300a / 4l-c	300	380 ± 20%	800 * 1000 * 2200 മിമി
GY APF-0.4-400A / 4L-C	400	380 ± 20%	800 * 1000 * 2200 മിമി
GY APF-0.5-300A / 4L-C	300	500 ± 20%	800 * 1000 * 2200 മിമി
GY APF-0.69-300A / 4L-C	300	690 ± 20%	800 * 1000 * 2200 മിമി
