500 വി റാക്ക് മ Mount ണ്ട് സ്റ്റാറ്റിക് var ജനറേറ്റർ

500 വി റാക്ക് മ Mount ണ്ട് സ്റ്റാറ്റിക് var ജനറേറ്റർ രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത് അപേക്ഷകളാണ് ആവശ്യമുള്ള റോൾജേജ് സ്ഥിരത. കാര്യക്ഷമതയും വിശ്വാസ്യതയും തേടുന്ന ബിസിനസുകൾക്കായി, ഇന്ന് ഒരു ഉദ്ധരണി അഭ്യർത്ഥിക്കുക! നിങ്ങളുടെ അദ്വിതീയ ആവശ്യങ്ങൾ നിറവേറ്റുന്നതിനായി വ്യക്തിഗത പരിഹാരങ്ങൾ വാഗ്ദാനം ചെയ്യാൻ ഞങ്ങളുടെ ടീം തയ്യാറാണ്. വിപുലമായ സാങ്കേതികവിദ്യയും ആശ്രിത പ്രകടനവും, ഈ ജനറേറ്റർ നിങ്ങളുടെ പവർ സിസ്റ്റങ്ങൾ ഒപ്റ്റിമൈസ് ചെയ്യുകയും energy ർജ്ജ ചെലവുകൾ കുറയ്ക്കുകയും ചെയ്യും.

അന്വേഷണം അയയ്ക്കുക

ഉൽപ്പന്ന വിവരണം

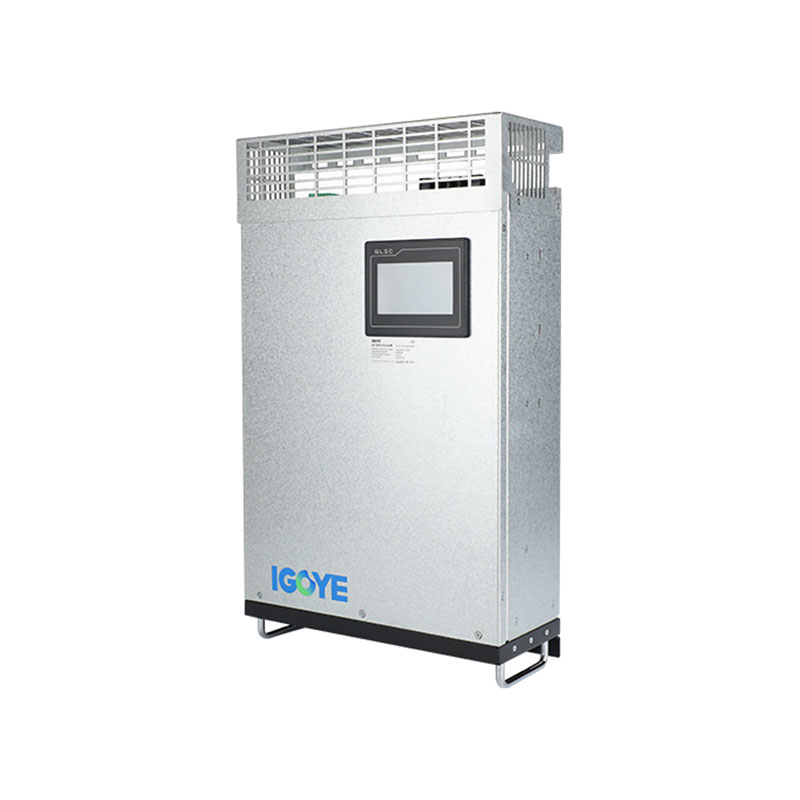

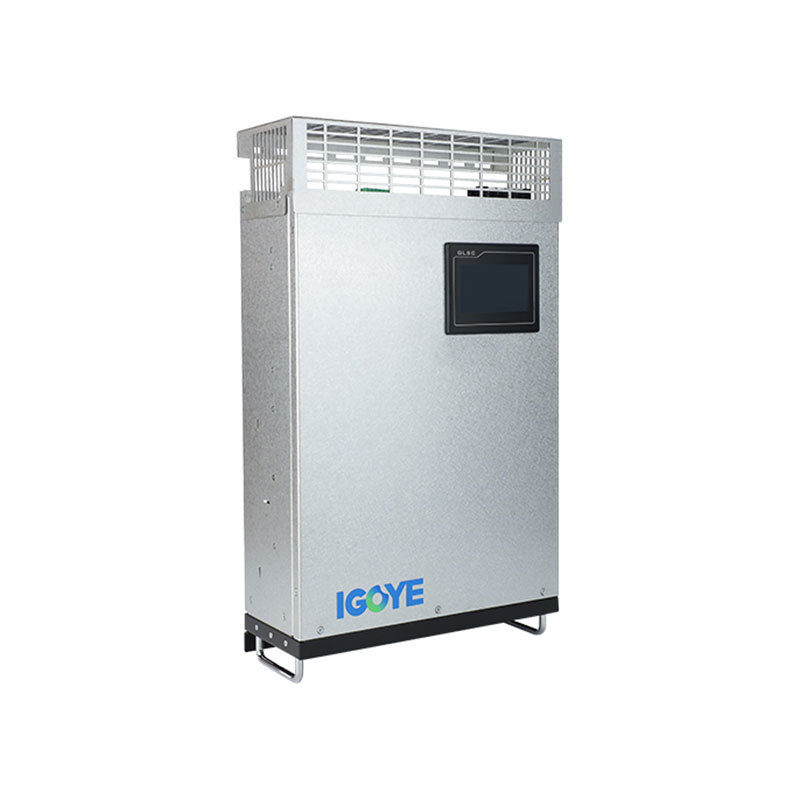

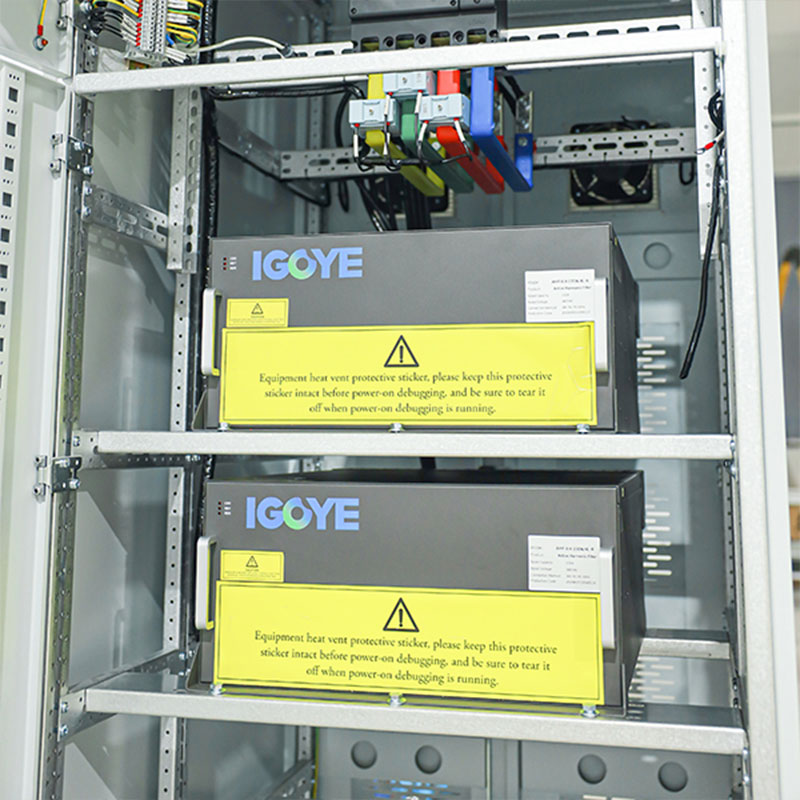

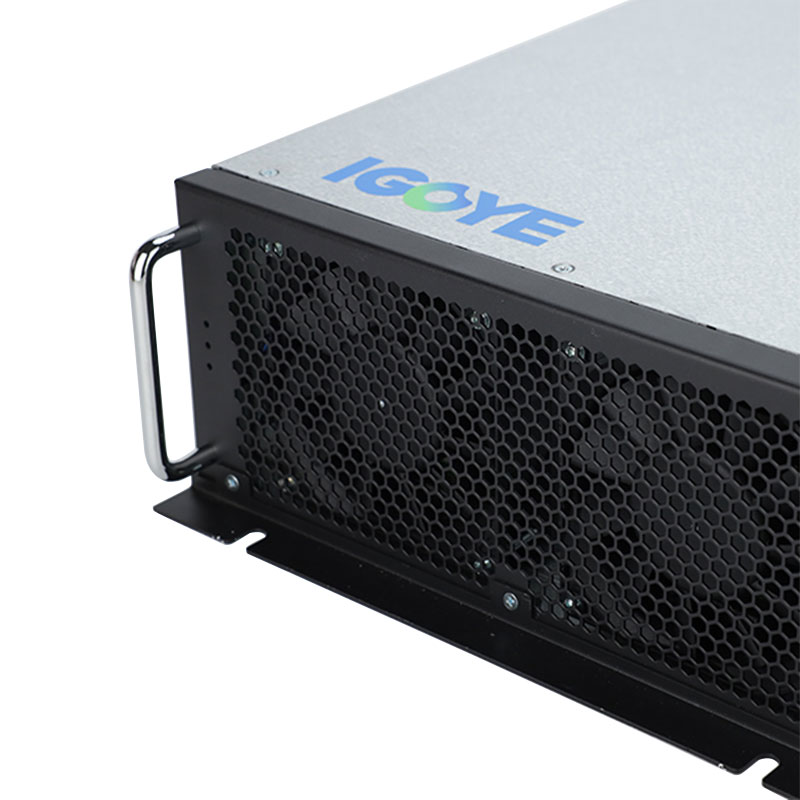

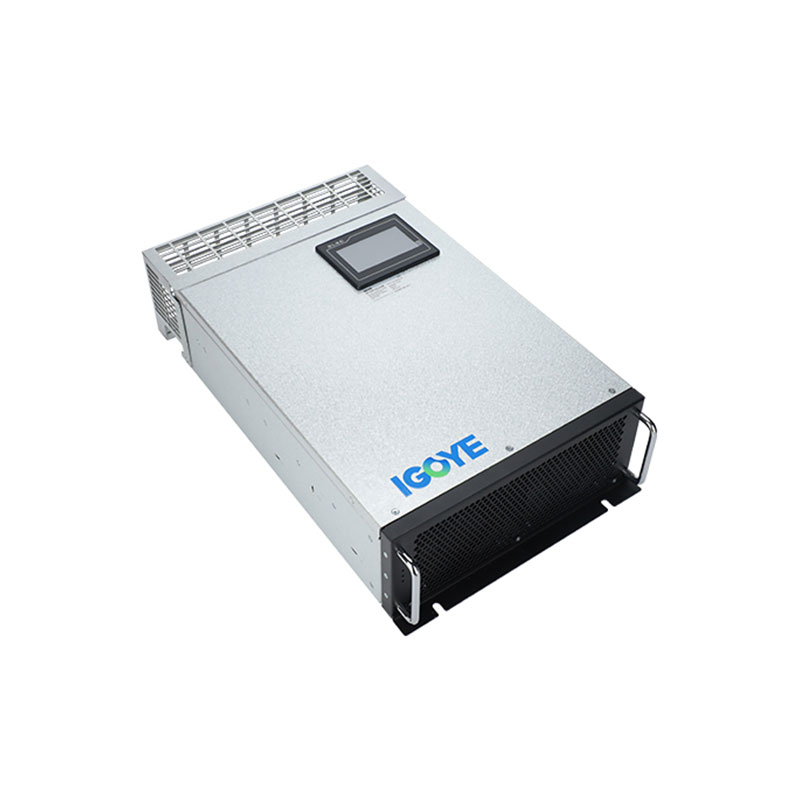

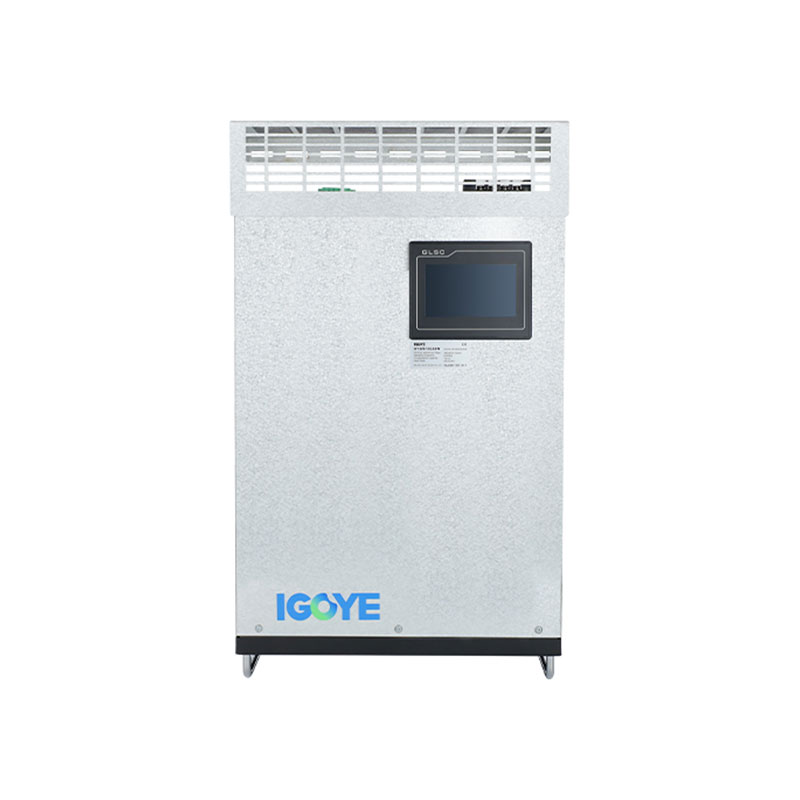

The 500V Rack Mount Static Var Generator (SVG) provides dynamic reactive power compensation for three-phase 500V electrical systems. Using DSP+CPLD digital control and a three-level topology, it offers rapid and accurate compensation, achieving a full response time of less than 10ms. The rack mount design simplifies installation and maintenance within standard 19-inch server racks. This SVG is designed for a rated capacity of 90kvar, making it suitable for higher power applications.

Model description:

GY	SVG	0.5	90K	/	4L	R
Enterprise code	Static var generator	Voltage level 0.5:500V±20%	Rated Capacity (kvar) 90kvar		3L:Three-phase three-wire 4L:Three-phase four-wire	R:Rack mount

Features:

● Use DSP+CPLD all digital control core, three-level topology technology, advanced reactive power detection algorithm and PWM control strategy to achieve dynamic and accurate compensation of reactive power.
● Adopt modular design, which facilitates parallel connection of multiple modules, takes small space and is easy to maintain.
● The structural design of independent air ducts and independent warehouses ensures the stable operation of the equipment.
● Carry out full-range dynamic compensation for inductive reactive power and capacitive reactive power, and solve the three-phase unbalance problem at the same time.
● The dynamic response speed to the load is at the millisecond level, which can achieve dynamic and accurate compensation for the reactive power of impact loads.

Applications:

500V Rack Mount Static Var Generators find application in medium-voltage industrial settings requiring precise reactive power control:

● Medium-Voltage Power Factor Correction: Improving power factor in medium-voltage (500V) systems, reducing electricity costs and optimising system capacity.
● Medium-Voltage Motor Control: Enhancing the efficiency and performance of medium-voltage motors by compensating for reactive power demand.
● Renewable Energy Integration (Medium-Voltage): Supporting the integration of medium-voltage renewable energy sources, ensuring grid stability and power quality.
● Heavy Industrial Power Management: Providing stable voltage and improved power quality for heavy industrial processes operating on 500V systems.

500V Rack Mount Static Var Generators provide a robust and efficient solution for enhancing power quality and optimising efficiency in medium-voltage industrial power systems.

500V Rack Mount Static Var Generator

Technical Parameters:

	220V series	380V series		500V series		690V series
Altitude	< 2000m, above 2000m, derate according to GB/T3859.2
Ambient temperature	-20～+50℃
Relative humidity	≤90%, no condensation on the surface when the monthly minimum temperature is 25℃
Pollution level	Level III below
Operating Voltage	AC220V±20%	AC380V±20%		AC500V±20%		AC690V±20%
Working frequency	50Hz±5%
Rated compensation capacity	5kvar	15/35/50/75/100kvar		90kvar		120kvar
Grid structure	L/N	3P3W/3P4W
Number of units connected in parallel	Ulimited
Overall machine efficiency	≥97%
On-off frequency	32kHz	16kHz		12.8kHz		12.8kHz
Function selection	Reactive power	Reactive po wer、Reactive po wer+imbalance
Reactive power compensation rate	≥99%	>95%
Full response time	<10ms
Noise	≤60dB	≤60dB		≤65dB		≤65dB
Control method	2-way RS485 interface (supports GPRS/WIFI)
Protection	Overload, software/hardware overcurrent, grid overvoltage and undervoltage, power failure, overtemperature, frequency abnormality protection, etc.		Overload, software/hardware overcurrent, grid overvoltage and undervoltage, grid voltage imbalance, power failure, overtemperature, frequency abnormality, shot circuit protection, etc.
Installation method	Rack/wall-mounted				Rack
Incoming line	Back incoming（rack type）、 upper incoming（wall-mounted）				Back incoming line
Protection level	IP20

Model& Specification:

500V Rack Mount Static Var Generator

Models
Model Number	Compensation capacity (kvar)	System voltage (V)	Dimensions (DWH)	Cooling method
GY SVG-0.22-5k/2L-R/W	5	220	220330160mm	Forced air cooling
GY SVG-0.4-15k/4L-R/W	15	380±20%	46049089mm
GY SVG-0.4-35k/4L-R/W	35	380±20%	46049089mm
GY SVG-0.4-50k/4L-R/W	50	380±20%	500510190mm
GY SVG-0.4-75k/4L-R/W	75	380±20%	500550240mm
GY SVG-0.4-100k/4L-R/W	100	380±20%	500550240mm
GY SVG-0.5-90k/4L-R/W	90	500±20%	495675275mm
GY SVG-0.69-120k/4L-R/W	120	690±20%	495675275mm
